BX型墊片
BX型RTJ墊圈制造符合API 6A、6B和ASME b16.20標準，適合API ASME/ANSI B16.5法蘭。
樣式RX是一個壓力能量適應的標準樣式R墊片。RX的設計，以適應同一個標準的R R槽設計，使接合互換。修改后的設計采用了壓力能量影響。提高密封效率作為系統內部壓力增加。
壓力：5000-20000 PSI

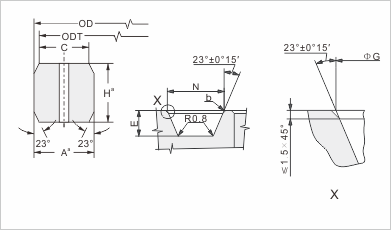

公差：（mm）
A *（環的寬度）
+ 0.20，-0.000
*（孔尺寸）
±0.5
h（環的高度）
外徑（外徑）
0、-0.150
23 *（角）
1/4°
注1：環的半徑應為8%～12%的環高度H。
一個壓力通道孔要求每環中心線*寬度* *和高* H * 0.008inches加公差是允許的。只要寬度或高度的變化在整個圓周上不超過0.004英寸
也可用于海底應用設計。
<t
環號
PRESSLURE ALASSES, API 6BX
外直徑
OD
環高
H
環寬
A
孔尺寸
D
環墊重量
Ibs.
for APL 66x flanges
2000
3000
5000
10000
15000
20000
Bx150
-
1 11/16
72.19
9.30
1.59
0.295
Bx151
1 13/16
76.40
9.63
0.337
Bx152
2 1/16
84.68
10.24
0.425
Bx153
2 9/16
100.94
11.38
0.632
Bx154
3 1/16
116.84
12.40
1.59*
0.875
Bx155
4 1/16
147.96
14.22
1.22
Bx156
7 1/16
237.92
18.62
3.18
4.14
Bx157
9
294.46
20.98
6.55
Bx158
11
352.04
23.14
9.60
Bx159
13 5/8
426.72
25.70
14.41
Bx160
402.59
23.83
13.74
6.75
Bx161
16 3/4
491.41
28.07
16.21
Bx162
475.49
Bx163
18 3/4
556.16
30.10
17.37
Bx164
570.56
24.59
Bx165
21 1/4
624.71
32.03
18.49
Bx166
640.03
26.14
Bx167
26 3／4
759.36
35.87
13.11
Bx168
765.25
16.05
Bx169
5 1/8
173.51
15.85
12.93
Bx170
6 5/8
218.03
Bx171
8 9/16
267.44
